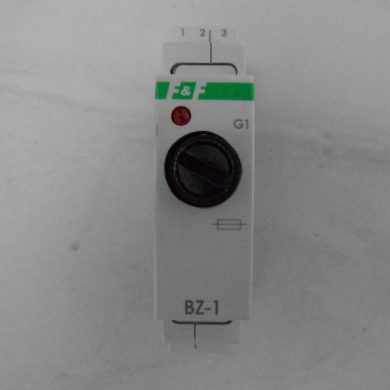

Moduł bezpiecznikowy BZ-1, Zabezpieczenie nadprądowe układów automatyki 1-gniazdowy.
Moduł kolumny sygnalizacyjnej SL-B Moeller, czarny
Nr katalogowy 205311

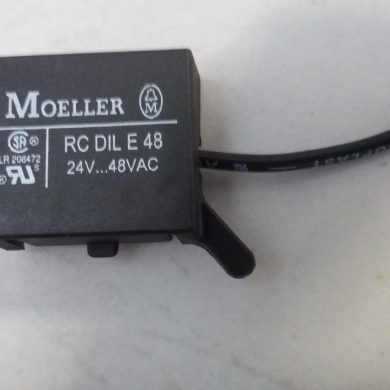

Moeller AC RC DIL E 48, 46315

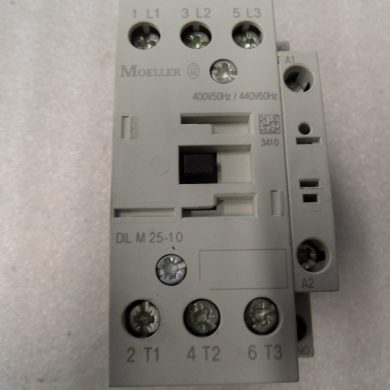

Moeller DIL M 25-10 (3410) Cena brutto Stycznik DILM 25-10 E-A ( 11kW, cewka 230V AC, 1NO ) Stycznik do silników o mocy maksymalnie 11,0kW ( AC3-400V) Parametry techniczne : Napięcie cewki – 230V AC Ilość torów głównych – 3 styk pomocniczy 1NO Prąd maksymalny( Ie ) – 25,0 A (rodzaj pracy AC-3 400V ) Maksymalna moc dla AC-3 400V 220 V 230 V – 7,5 kW 380 V 400 V – 11,0 kW 660 V 690 V – 14 kW Maksymalny prąd dla AC-1 ( Ie=Ith ) – 40 A Brak oryginalnego opakowania.
Moeller FAK-RT/V/KC11/I. Przełącznik ręczny i nożny.
Opakowanie podniszczone.

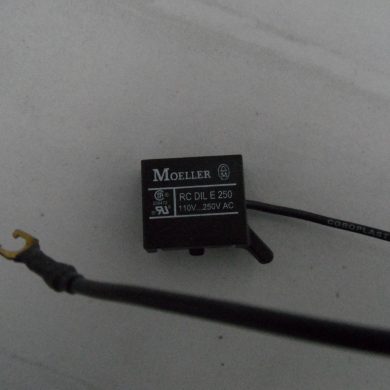

Moeller RC DIL E 250
Układ ochronny RCDILE250 RC 110-250V AC

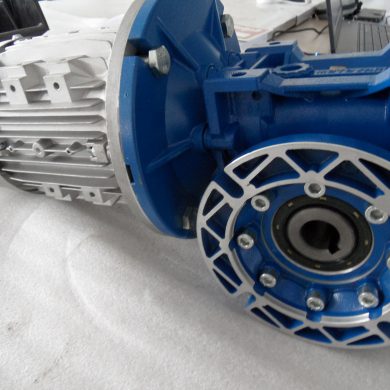

Motoreduktor NMRV-P-063 z silnikiem TS 80 D4 Motovario
Przekładnia NMRV-P-063
Przełożenie i=7,5
Kołnierz fi 160
Rozstaw otworów 135 mm,
Na wałek fi 25 mm, wpust 8
Silnik TS 80D4
Moc 1.1 kW, 230/400 V
Obroty 1390/min

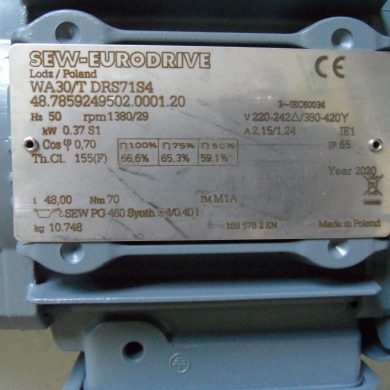

Motoreduktor SEW WA 30/T DRS71S4, kW 0,37
Motoreduktory SEW WA30/T DRS71S4
0,37Kw
1380/29
Przełożenie przekładni 48,00
Moment obrotowy na wyjściu przekładni 70Nm
Tuleja zdawcza na wałek fi 20, wpust 6

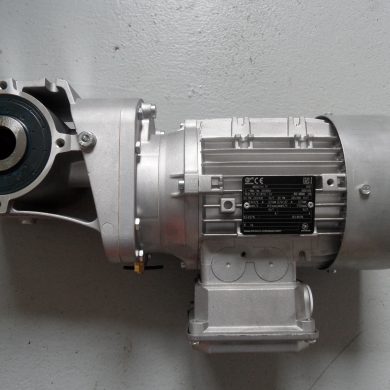

Motoreduktor:
Silnik : SK 80LP/4 TF NORD, 075 kW, 1730 obr
Przekładnia : SK92172.1AD-80LP/4 TF, 0,75 kW
Tuleja zdawcza na wałek fi 30, wpust 8
Przełożenie I = 12,18

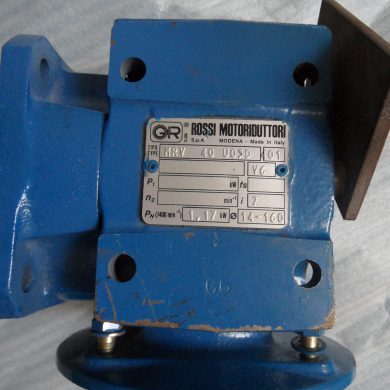

Motoreduktor, Przekładnia ROSII MRV 40 U0 3D.
Leżak magazynowy.

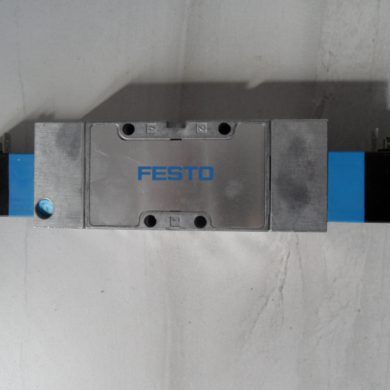

Parametry:
| Funkcja zaworu | 5/3 odpowietrzony |
| Sposób uruchomienia | Elektryczny |
| Szerokość zabudowy | 32 mm |
| Normalny przepływ nominalny | 1 600 l/min |
| Ciśnienie robocze | 3 … 10 bar |
| Konstrukcja | Zawór tłokowy |
| Sposób kasowania | Sprężyna mechaniczna |
| Wielkość nominalna | 10 mm |
| Raster | 33 mm |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Rodzaj uszczelnienia | Miękkie |
| Pozycja zabudowy | Dowolna |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Rodzaj sterowania | Z pilotem |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Kierunek przepływu | Jednokierunkowy |
| Przekrycie | Positive overlap |
| Wartość-b | 0.38 |
| Wartość-C | 6.35 l/sbar |
| Maks. częstotliwość przełączania | 3 Hz |
| Czas przełączania przy wyłączaniu | 38 ms |
| Czas przełączania przy włączaniu | 36 ms |
| Czas przełączania powrotnego | 46 ms |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | 2 200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | 3 700 µs |
| Charakterystyka cewki | 24 V DC: 2,5 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Temperatura przechowywania | -40 … 60 °C |
| Temperatura medium | -5 … 50 °C |
| Temperatura otoczenia | -5 … 50 °C |
| Waga produktu | 660 g |
| Sposób montażu | Na listwie PR Przy pomocy otworów przelotowych Do wyboru: |
| Przyłącze odpowietrzenia pilota 82 | M5 |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze zasilania pilota 12 | G1/8 |
| Przyłącze zasilania pilota 14 | G1/8 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
