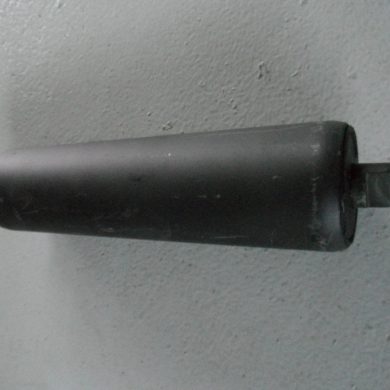

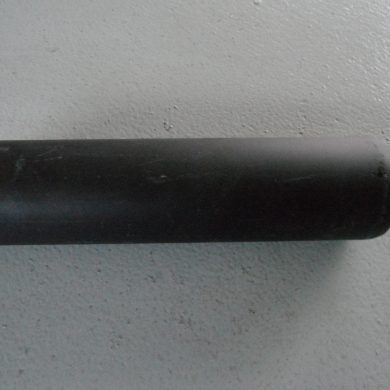

Rolka gładka – krążnik 60/240/270
Średnica rolki fi 60
Długość rolki 240
Wałek fi 20 Z8-9
Długość całkowita 270

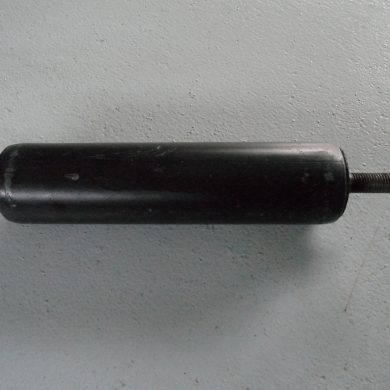

Rolka gładka – krążnik 63,5x250x350 z gwintem M16
Średnica rolki fi 63,5
Długość rolki 250
Wałek fi 20 zakończony gwintem M16
Długość całkowita 350
Rolka gładka – krążnik 63,5/290
Średnica rolki fi 63,5
Długość rolki 290
Wałek fi 20 Z 8-9
Długość całkowita 316

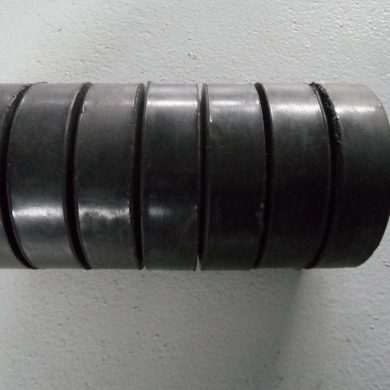

Rolka pierścieniowa 108/250/276×20
Średnica zewnętrzna fi 108
Długość rolki 250
wałek fi 20 Z 14-15
Rolka łożyskowana
Długość całkowita 276

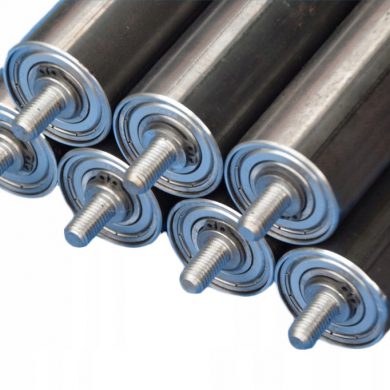

Rolka Transportowa 51 x 200 mm
SZEROKOŚĆ ROBOCZA 200 mm
DŁUGOŚĆ CAŁKOWITA 250 mm
DŁUGOŚĆ MOCOWAŃ: 25 mm
RODZAJ MOCOWANIA: gwint M12
ŚREDNICA ROLKI: 51,3 mm
NA ŁOŻYSKACH KULKOWYCH 6204 zz

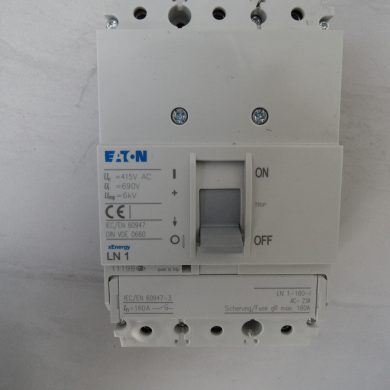

Rozłącznik mocy, Eaton LN1-160-I, 3P, 160A
Jako rozłącznik główny Tak
Jako rozłącznik remontowy Tak
Jako rozłącznik bezpieczeństwa Nie
Jako wyłącznik awaryjny Tak
Jako przełącznik nawrotny Nie
Maksymalne znamionowe napięcie pracy Ue AC 400 V
Znamionowe napięcie pracy 690 – 690 V
Znamionowy prąd ciągły Iu 160 A
Znamionowy prąd ciągły dla AC-23, 400 V A
Znamionowy prąd ciągły dla AC-21, 400 V 0 A
Znamionowa moc pracy dla AC-3, 400 V 0 kW
Znamionowy wytrzymywany prąd krótkotrwały Icw 2 kA
Znamionowa moc pracy dla AC-23, 400 V 90 kW
Zdolność łączeniowa przy 400 V 0 kW
Znamionowy warunkowy prąd zwarciowy Iq 100 kA
Liczba biegunów 3
Liczba styków pomocniczych rozwiernych 0
Liczba styków pomocniczych zwiernych 0
Liczba styków pomocniczych przełącznych 0
Opcjonalny napęd silnikowy Tak
Wbudowany napęd silnikowy Nie
Opcjonalny wyzwalacz napięciowy Tak
Budowa urządzenia Urządzenie mocowane na stałe
Do montażu na płycie Tak
Do montażu tablicowego 4-otworowego Nie
Do montażu czołowego centralnie Nie
Do instalacji w tablicach rozdzielczych Tak
Do montażu pośredniego Tak
Kolor elementu sterowniczego Szary
Rodzaj elementu wykonawczego Dźwignia
Z mechanizmem ryglującym Tak
Rodzaj podłączenia styków głównych Zacisk ramowy
Stopień ochrony (IP) części czołowej IP20

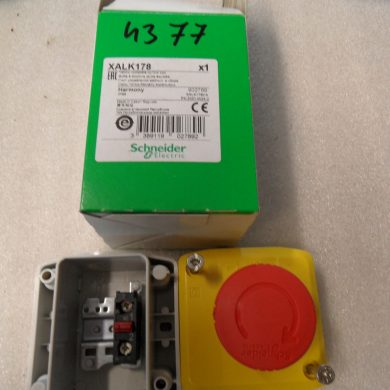

Schneider Electric Harmony XALK Stacja sterująca z przyciskiem grzybkowym Ø40, XALK178
Wyłącznik bezpieczeństwa jeden styk NZ Stop srebra (Ag/Ni)
zastosowanie kasety sterowniczej:
Funkcja wyłączania alarmu
Funkcja zatrzymania awaryjnego
Kolor obudowy żółty Rall 1021
Materiał poliwęglan
Napęd grzybkowy czerwony Ø 40 mm odryglowany przez obrót
Ochrona IP-66
Dwa wejścia do dławika Pg-13,5

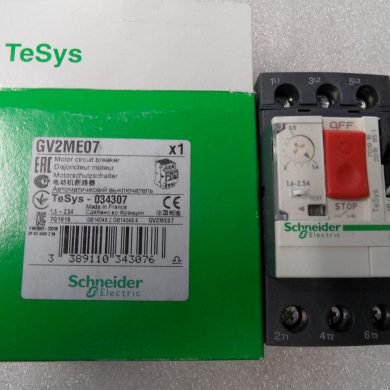

Schneider Electric Wyłącznik silnikowy GV2ME napęd przyciskowy 1,6-2,5A zaciski skrzynkowe, GV2ME07
Wyłącznik silnikowy 3P 0,75kW 1,6-2,5A GV2ME07
Czułość na zanik fazy: Tak
EAN: 3389110343076
Indeks producenta: GV2ME07
Liczba biegunów: 3
Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
seria: TeSys
Sposób wyzwalania: Termomagnetyczny
Stopień ochrony (IP): IP20
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do: 33,5
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od: 33,5
Zakres nastawy wyzwalacza przeciążeniowego [A] do: 2,5
Zakres nastawy wyzwalacza przeciążeniowego [A] od: 1,6
Ze zintegrowanym stykiem pomocniczym: Nie
Ze zintegrowanym wyzwalaczem podnapięciowym: Nie
Znamionowa moc pracy przy AC-3, 400 V [kW]: 0.7500
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]: 100
Znamionowy prąd ciągły Iu [A]: 2.5000

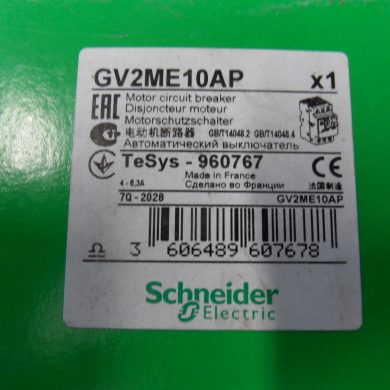

Schneider Electric Wyłącznik silnikowy GV2ME z napędem przyciskowym I=4,0-6,3A zacisk skrzynkowe, GV2ME10AP
Parametry podstawowe:
Gama produktu: TeSys
Nazwa produktu: TeSys GV2
Typ produktu lub komponentu: Wyłącznik
Skrócona nazwa urządzenia: GV2ME
Zastosowanie urządzenia: silnik
Technologia wyzwalacza: termomagnetyczny
Opis biegunów: 3P
Rodzaj sieci: Prąd przemienny (AC)
Kategoria użytkowania: AC-3 zgodnie z IEC 60947-4-1, kategoria A zgodnie z IEC 60947-2
Częstotliwość sieciowa: 50 Hz
Sposób mocowania: 35 mm szyna symetryczna DIN: przycięty, panel: przykręcony (with adaptor plate)
Położenie pracy: w każdym położeniu
Moc silnika w kW: 1,1…1,5 kW w 400/415 V prąd przemienny (AC) 50 Hz, 1,5…2,2 kW w 500 V prąd przemienny (AC) 50 Hz, 2,2…3 kW w 690 V prąd przemienny (AC) 50 Hz

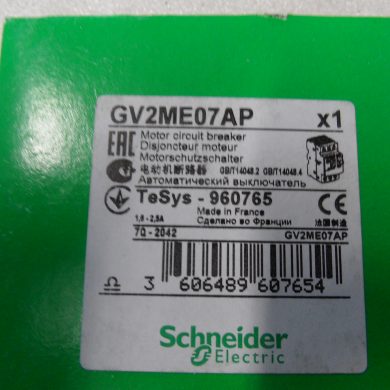

Schneider Electric Wyłącznik silnikowy GV2ME z napędem przyciskowym I=1,6-2,5A zacisk skrzynkowe, GV2ME07AP
Wyłącznik silnikowy 3P 0,75kW 1,6-2,5A PL GV2ME07AP
Dane techniczne
Liczba biegunów 3
Znamionowe napięcie pracy [V] od 230
Zakres nastawy wyzwalacza przeciążeniowego [A] od 1,6
Sposób wyzwalania Termomagnetyczny
Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] 33.5
Budowa urządzenia Urządzenie mocowane na stałe
Stopień ochrony (IP) IP20
Znamionowe napięcie pracy [V] do 690
Zakres nastawy wyzwalacza przeciążeniowego [A] do 2,5
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA] 100
Rodzaj przyłącza obwodu głównego Połączenie śrubowe
Znamionowa moc pracy przy AC-3, 400 V [kW] 0.7500
Znamionowy prąd ciągły Iu [A] 2.5000

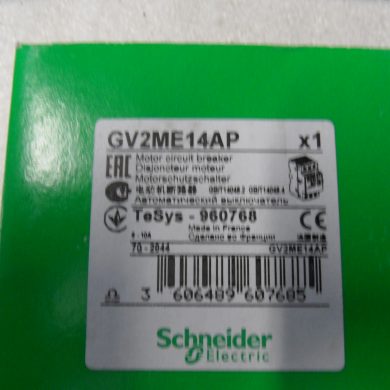

Schneider Electric Wyłącznik silnikowy GV2ME z napędem przyciskowym I=6-10APL zaciski skrzynkowe, GV2ME14AP
Gama produktu: TeSys
Nazwa produktu: TeSys GV2
Typ produktu lub komponentu: Wyłącznik
Skrócona nazwa urządzenia: GV2ME
Zastosowanie urządzenia: silnik
Technologia wyzwalacza: termomagnetyczny
Opis biegunów: 3P
Rodzaj sieci: Prąd przemienny (AC)
Kategoria użytkowania: AC-3 zgodnie z IEC 60947-4-1, kategoria A zgodnie z IEC 60947-2

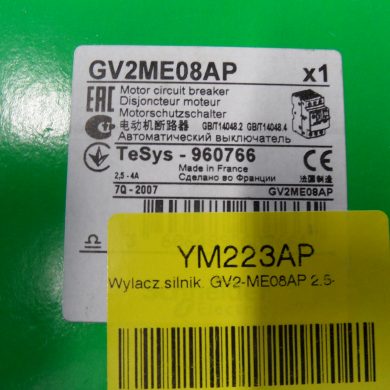

Schneider Electric Wyłącznik silnikowy GV2ME z napędem przyciskowym I=2,5-4,0A zacisk skrzynkowe, GV2ME08AP
Wyłącznik silnikowy 0,75kW 1,6-2,5A PL GV2ME08AP
Budowa urządzenia: Kompletne urządzenie w obudowie
Czułość na zanik fazy :tak
Głębokość:78.2 mm
Liczba biegunów:3
Rodzaj elementu wykonawczego: Przycisk
Rodzaj podłączenia styków głównych :Połączenie śrubowe
Sposób wyzwalania: Termomagnetyczny
Stopień ochrony (IP):IP20
Szerokość:45 mm
Wysokość:89 mm
Z zabezpieczeniem termicznym: tak
Zakres nastawy wyzwalacza przeciążeniowego:2.5 … 4 A
Zakres nastawy wyzwalacza zwarciowego:51 … 51 A
Ze zintegrowanym stykiem pomocniczym: nie
Ze zintegrowanym wyzwalaczem podnapięciowym: nie
Znamionowa moc pracy dla AC-3, 230 V:0.75 kW
Znamionowa moc pracy dla AC-3, 400 V:1.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC:100 kA
Znamionowe napięcie pracy:230 … 690 V
Znamionowy prąd ciągły Iu:4 A

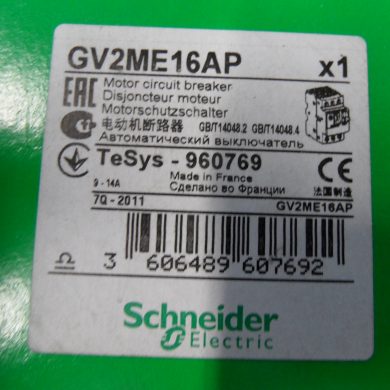

Schneider Electric Wyłącznik silnikowy GV2ME z napędem przyciskowym I=9-14A zaciski skrzynkowe, GV2ME16AP
Gama produktu: TeSys
Nazwa produktu: TeSys GV2
Typ produktu lub komponentu: Wyłącznik
Skrócona nazwa urządzenia: GV2ME
Zastosowanie urządzenia: silnik
Technologia wyzwalacza: termomagnetyczny
Opis biegunów: 3P
Rodzaj sieci: Prąd przemienny (AC)
Kategoria użytkowania: AC-3 zgodnie z IEC 60947-4-1, kategoria A zgodnie z IEC 60947-2

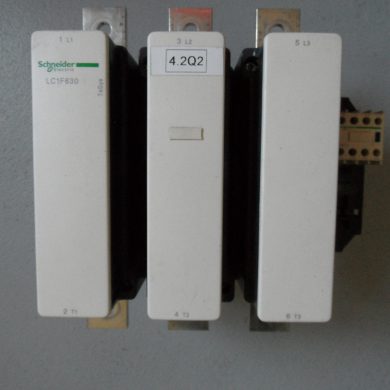

Schneider LC1F630 stycznik mocy.
Zastosowanie: sterowanie silnikiem do 355 kW obciążenie rezystancyjne liczba biegunów: 3 prąd pracy AC-3: 630 A (440V) napięcie sterujące: 230 V AC, 40-400 Hz napięcie udarowe: 8 kV liczba styków głównych zwiernych: 3 kategoria przepięć: III sposób montażu: na płycie przyłącze obwodu głównego: połączenie śrubowe.
Stycznik używany, sprawny.
